GEC-PQC电能质量治理

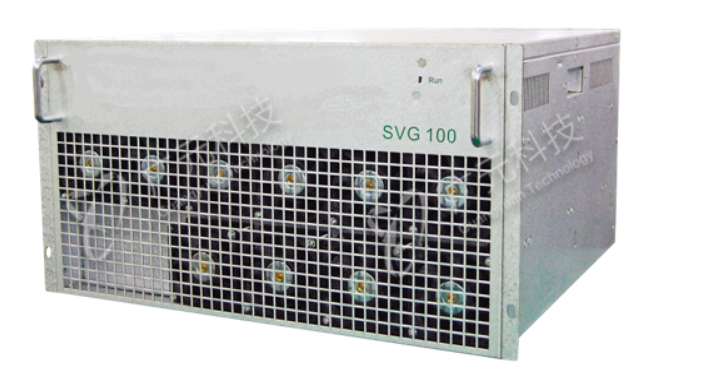

SVG静止无功发生器

概述

SVG是由自换相的电力半导体桥式变流器来进行发生和吸收无功功率的无功功率动态补偿装置。SVG由交流环节和直流环节组成，交流环节与系统相连接，SVG是先将系统的交流电能经变流器转换成直流并保存在恒压直流母线里，再将变流器通过电抗器并联在电网上，适当地调节变流器交流侧输出电压的相位和幅值，就可以使其吸收或发出满足要求的可连续调节的无功电流。PCU 88同时支持台区三相不平衡和电压补偿功能。

无需峰值运行便可实现全频率的谐波滤除

电能控制产品采用由ISEA提供的有源层叠式三电平技术3L-ASNPC，搭载独有的闭环式数字驱动模块，采用SKiM 4系列IGBT作为功率核心，IGBT无需峰值运行便可实现全频率的谐波滤除，比上一代三电平技术，减小损耗与发热75%，大幅度提升设备寿命；革新的数字驱动技术实现了控制回路的双校验，和IGBT状态的闭环控制，大幅度提升设备稳定性。

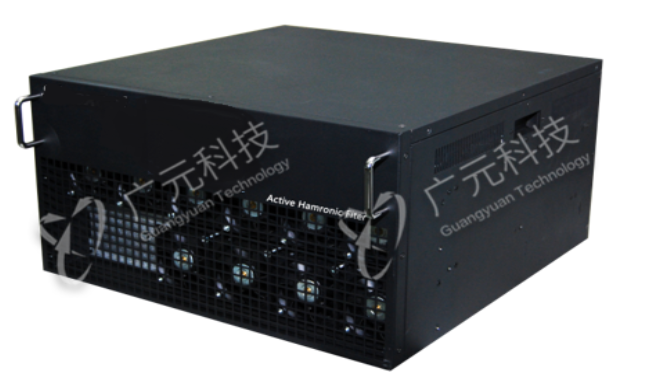

APF有源滤波器

概述

通过外部电流互感器，实时检测电网中的负载电流，并通过内部DSP计算，快速分离出谐波电流分量，然后通过搭载FPGA的数字驱动模块进行指令校验后发送给内部IGBT，使逆变器及时生成和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流，实现滤波功能。

高速DSP芯片实现更快响应

无需峰值运行便可实现全频率的谐波滤除

产品采用由ISEA提供的有源层叠式三电平技术3L-ASNPC，搭载独有的闭环式数字驱动模块，采用SKiM 4系列IGBT作为功率核心，IGBT无需峰值运行便可实现全频率的谐波滤除，比上一代三电平技术，减小损耗与发热75%，大幅度提升设备寿命；革新的数字驱动技术实现了控制回路的双校验，和IGBT状态的闭环控制，大幅度提升设备稳定性。
