呼和浩特万达广场建筑能耗监测系统项目
建设呼和浩特万达广场数字化能源管控平台，实现水电气热多维能耗在线监测、分类分项统计对标与精细化节能调度，全面提升能源管理效率。
呼和浩特万达广场
公共建筑类- 细分行业
- 大型商建
面临挑战
一、项目背景与用能概况

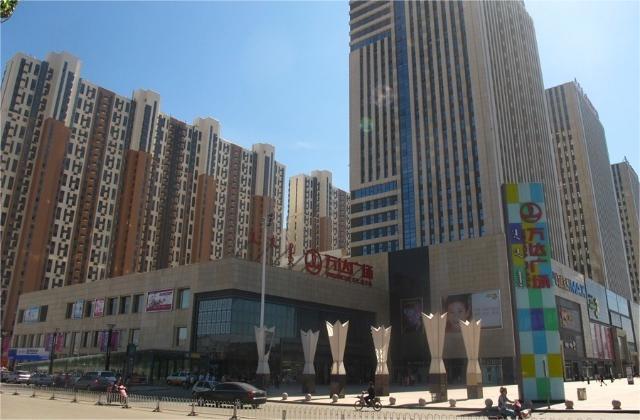

呼和浩特万达广场位于呼和浩特市新华东街，是大连万达集团斥资60亿元巨资打造的总建筑面积达128万平方米的大型城市综合体，其中核心商业综合体和五星级酒店建筑面积达21万平方米。
作为集大型购物中心、餐饮娱乐、演艺显示及五星级酒店于一体的高密度商业建筑群，场内密集运行着中央空调变频机组、大型商业LED显示大屏、多部客梯与扶梯以及海量单相商业照明与餐饮电器设备，配电系统负荷结构高度复杂。
二、面临挑战与痛点
- 低压配电侧三相不平衡严重引发系统发热：商场与酒店开业运营后，大量单相及非线性商业负载的不均匀接入，导致商场动力部门发现配电系统低压侧三相不平衡现象极为严重，中性线电流居高不下，引起配电系统发热严重。
- 无功补偿无法正常投切面临每月高额罚款：受复杂冲击性负荷与谐波影响，配电室常规无功补偿装置无法正常投切，导致系统功率因数长期低于0.9的供电考核标准，商场每月均面临电力局的高额力调电费罚款。
- 严重谐波污染造成电容器损坏与变压器异响：商场内大量变频设备与非线性负载产生严重的高次谐波，不仅导致无功补偿电容器频繁过流击穿损坏，更在用电高峰期间引发配电变压器严重异响，危及整个综合体的供电安全。
- 谐波干扰导致商场大屏闪烁与电梯运行异响：配电网中的谐波畸变直接干扰终端商业与特种设备正常运行，造成商场内大型宣传屏幕频繁出现间歇性闪烁，电梯运行过程中出现异常响声，严重影响商业运营品质与顾客安全体验。
三、改造目标
针对呼和浩特万达广场21万平方米商业及五星级酒店配电系统存在的三相不平衡、功率因数不达标及严重谐波污染问题，通过成套部署先进的有源滤波、动态无功补偿与智能电能质量矫正装备，彻底消除高峰期变压器异响、大屏幕闪烁及电梯异响，恢复功率因数达标以免除电力局罚款，全面保障配电系统稳定运行。
解决方案
一、总体建设方案
紧密针对呼和浩特万达广场商业综合体及五星级酒店的非线性冲击负荷特征，制定“有源谐波治理+动态无功补偿+三相不平衡矫正”三位一体的综合电能质量治理方案。通过在配电系统低压侧加装有源滤波器（APF）、静止无功发生器（SVG）及智能电能质量矫正装置（SPC），构建毫秒级响应的电能质量综合净化体系。
二、实施内容
- 加装有源滤波器（APF）动态滤除高次谐波：针对商场LED大屏幕、电梯变频器及商业照明产生的高次谐波，在配电室低压母线安装有源滤波器（APF），实时检测负载谐波电流并主动注入大小相等、方向相反的补偿电流，消除谐波对电容器、大屏幕和电梯的干扰。
- 部署静止无功发生器（SVG）恢复动态无功补偿：针对传统电容补偿无法正常投切、电容器频繁损坏及功率因数低于0.9的问题，安装静止无功发生器（SVG），实现双向、连续、快速的动态无功功率补偿，稳定提升功率因数至0.9以上。
- 配置智能电能质量矫正装置（SPC）消除三相不平衡：针对低压侧严重的三相负荷不平衡与中性线过流问题，部署智能电能质量矫正装置（SPC），动态平衡三相有功与无功电流，大幅削减中性线电流并消除配电线缆与开关发热现象。
- 高峰负荷工况协同整定与终端异响专项治理：结合商场客流与用电高峰期间的负荷运行曲线，对APF、SVG与SPC装置进行联动参数整定与现场调试，彻底攻克高峰期配电变压器严重异响、商场大屏幕间歇性闪烁及电梯运行异响等顽疾。
三、实施成效
- 电流畸变率降至2%以下且中性线电流降至20A以下：综合治理后，配电系统电流谐波畸变率大幅降低至2%以下，中性线电流成功降至20A以下，谐波污染与三相不平衡问题得到彻底解决。
- 完全消除变压器与电梯异响及大屏幕闪烁：用电高峰期间配电变压器的严重异响、电梯异常声响以及商场大屏幕间歇性闪烁现象全部消失，配电系统发热现象得到完全改善。
- 功率因数稳定达标免除高额罚款并延长设备寿命：彻底解决了无功补偿无法投切和电容器频繁烧毁的难题，帮助商场免除了每月电力局的高额罚款，大大增加了配电系统稳定性，极大提升了全楼商业与酒店设备的用电环境。
